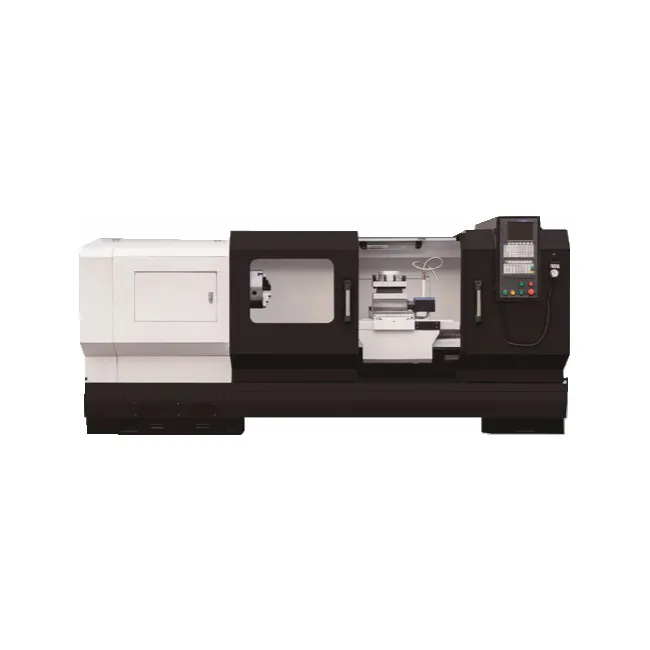

Model CK6140/ CK6150/ CK6160/ CK6163/ CK6180/ CK61100/ CK61125 CNC tokarski stroj izrađen je od lijevanog željeza visoke čvrstoće, dodanog posebnim materijalima od bakra i kroma, koji učinkovito poboljšavaju otpornost na habanje i stabilnost alatnog stroja.

Parametar specifikacije

Specifikacija	Jedinica	CK6140	CK6150	CK6160
Ljuljati se preko kreveta	mm	400	500	600
Zamah preko poprečnog tobogana	mm	220	250	395
Maks. promjer tokarenja	mm	400	500	600
Maks. duljina obratka	mm	550/750	1000/1500/2000	1000/1500/2000
Maks. duljina tokarenja	mm	420/620 (stezna glava)	850/1350/1850	850/1350/1850
Vretenasti nos		A2-6/A2-8	A2-8/A2-11	A2-8/A2-11
Promjer provrta vretena	mm	48/82	82/130	82/130
Konus rupe za vreteno	mm	Stezna čahura / metrički 90	Metrički 90/ Metrički 140	Metrički 90/ Metrički 140
Raspon brzine vretena	okr/min	150-2500/150-1800	150-1800/150-800	150-1800/150-800
Način pomaka vretena		Bez koraka	Bez koraka	Bez koraka
Vretenasti motor	kw	5.5	7.5	7.5
Chuck tip		Stezna čaura/ ručna stezna glava	Ručna stezna glava	Ručna stezna glava
Veličina stezne glave	inča	8	10/15	10/15
X/Z brzi hod	m/min	X:6 Z:8	X:6 Z:8	X:6 Z:8
Hod osi X	mm	280	280	320
Hod osi Z	mm	550/750	1000/1500/2000	1000/1500/2000
Vrsta puta vodiča		Tvrda tračnica	Tvrda tračnica	Tvrda tračnica
Kapacitet kupole		4	4	4
Promjer rukavca konja	mm	60	75	75
Quill traverse	mm	100	150	150
Sužavanje pinola		MT4	MT5	MT5
Dimenzija stroja	mm	2000/220016001700	2650/3250/375017001820	2650/3250/375017001820
Neto težina	kg	1900/2200	2700/3100/3300	2800/3200/3400

Artikal	Jedinica	CK6163	CK6180	CK61100	CK61125
Maks. ljuljanje preko promjera kreveta	mm	Φ630	Φ800	Φ1000	Φ1250
Maks. ljuljanje preko promjera tobogana	mm	Φ350	Φ480	Φ620	Φ870
Maks. duljina obratka	mm	1000/1500/2000/3000	1500/2000/3000/5000
Maks. duljina tokarenja	mm	850/1350/1850/2850	1350/1850/2850/4850
Udaljenost između središta vretena i vodilice	mm	315	400	500	625
Udaljenost između središta vretena i tla	mm	1145	1130	1150	1275
Širina vodilice kreveta	mm	550	600	755	755
Promjer rupe vretena	mm	104	104	130	130
Vretenasti nos		C11/A211	C11/A211	A2-15	A2-15
Raspon brzine vretena	okr/min	30-90; 70-200; 130-380; 350-1000	30-90; 70-200; 130-380; 350-1000	10-32; 30-60; 50-120; 110-300	10-32; 30-60; 50-120; 110-300
Korak brzine vretena		4 brzine, bez koraka
Mjenjač mjenjača		Ručno/Auto	Ručno/Auto	Priručnik	Priručnik
Glavni servo motor	kw	11kw	11kw	22kw	22kw
Velika brzina osi X	m/min	4	4	4	4
Velika brzina osi Z	m/min	8	8	6	6
Posmak osi X min. jedinica za postavljanje		0.001 mm	0.001 mm	0.001 mm	0.001 mm
Posmak osi Z min. jedinica za postavljanje		0.001 mm	0.001 mm	0.001 mm	0.001 mm
Promjer rukavca konja	mm	φ100	φ100	φ160	φ160
Hod rukavca konja	mm	250	250	300	300
Konus rupe za rukav konja		Morse 5	Morse 6	Morse 6	Morse 6
Stalak za električni alat	tip	Okomite četiri stanice	Okomite četiri stanice	Okomite četiri stanice	Okomite četiri stanice
	vrijeme izmjene alata	3.6S	3.6S	3.6S	3.6S
	veličina	250*250	250*250	300*300	300*300

Sigurnosna upozorenja

Upute za rad uključuju mehanički i električni dio

Prije instalacije i puštanja u rad, osoblje treba pročitati cijeli skup priručnika za rad i prihvatiti posebnu obuku.

Montažu vitla i rad tokarilice treba izvršiti stručno osoblje. Povezana sigurnosna radna pravila mogu se strogo provoditi.

Podešavanje tokarilice treba izvršiti prema metodama u priručniku za rukovanje. I tokarski stroj treba podešavati kada je stroj zaustavljen.

Stručno osoblje koje nije električar ne smije dirati električni sustav alatnog stroja.

Kada se dijelovi pomiču blizu graničnog položaja, treba raditi smanjenom brzinom.

Promjena brzine pri mjenjaču treba se izvršiti nakon što radni stol prestane raditi.

Ako dođe do nezgode tijekom rada, pritisnite crveni gumb za hitno zaustavljanje kako biste zaustavili stroj. Nakon što se problem riješi, stroj se može ponovno pokrenuti.

Tijekom rezanja, mjerenja veličine, podešavanja uzorka, dodirivanja površine za obradu rukom ili gledanja u blizini stroja ne bi se smjelo raditi.

Dok stroj radi, operativno osoblje ne bi trebalo napuštati radno mjesto; treba promatrati radnu situaciju na mjestu rada alatnog stroja.
